河南天众:旋振筛的结构特点

来源:http://www.hntzzd.com/news/131.html    发布时间:2025-07-06    点击:7

旋振筛作为一种高精度细粉筛分机械,其结构特点可归纳为以下几个方面:

一、核心动力结构

直立式振动电机:作为激振源,电机上下两端安装有偏心重锤,通过高速旋转产生复合惯性力,将旋转运动转化为水平、垂直、倾斜的三次元运动,为筛分提供动力。

偏心重锤设计:偏心重锤的相位角可调节,通过改变上下两端重锤的相对位置,能精准控制物料在筛面上的运动轨迹,实现精筛分、概率筛分等多种作业需求。

二、筛分主体结构

筛框与筛网:筛框通常由不锈钢或碳钢制成,强度高且耐腐蚀;筛网采用304不锈钢编织网或冲孔板,保持张力使物料沿振动方向移动,筛网目数可根据需求选择,实现200目至500目的精细筛分。

子母式网架设计:独特网架结构延长筛网使用寿命,换网仅需3-5分钟,操作简单且维护成本低,支持尼龙、特种龙、PP网等多种材质筛网。

三、支撑与密封结构

弹簧支撑系统:由上下弹簧定位圈和弹簧组成,沿设备圆周均匀分布,起到缓冲和稳定振动的作用,减少振动对周围环境的影响,确保筛机运行平稳。

全封闭防尘设计:配备防尘盖和密封条,有效防止粉尘飞扬和液体泄露,改善工作环境,符合环保要求,同时避免物料浪费和污染。

四、辅助功能结构

束环连接件:用于连接底锥、筛框和上下筛框,防止物料泄漏,确保筛分过程的密封性和稳定性。

胶球托板装置:安装在筛网下方,托板上的橡胶球在振动过程中击打筛网,防止筛孔堵塞,保障筛分效率。

可调式出料口:出料口方向可360度任意调整,适应不同生产线的布局需求,实现自动化或人工作业。

五、结构优势总结

高精度筛分:三次元振动特性使物料运行轨迹长、筛面利用率高,筛分精度可达500目(0.028mm),过滤精度至5微米。

灵活调节性能:通过调整偏心重锤相位角和配重,可改变振动幅度和频率,适配不同物料的筛分要求。

紧凑效率高设计:结构精巧、占地面积小,同等筛面下处理量更大,支持单层或多层使用(最高五层,推荐三层)。

维护便捷性:主要部件易于拆卸和更换,筛网更换快速,日常保养简单,减少设备停机时间。

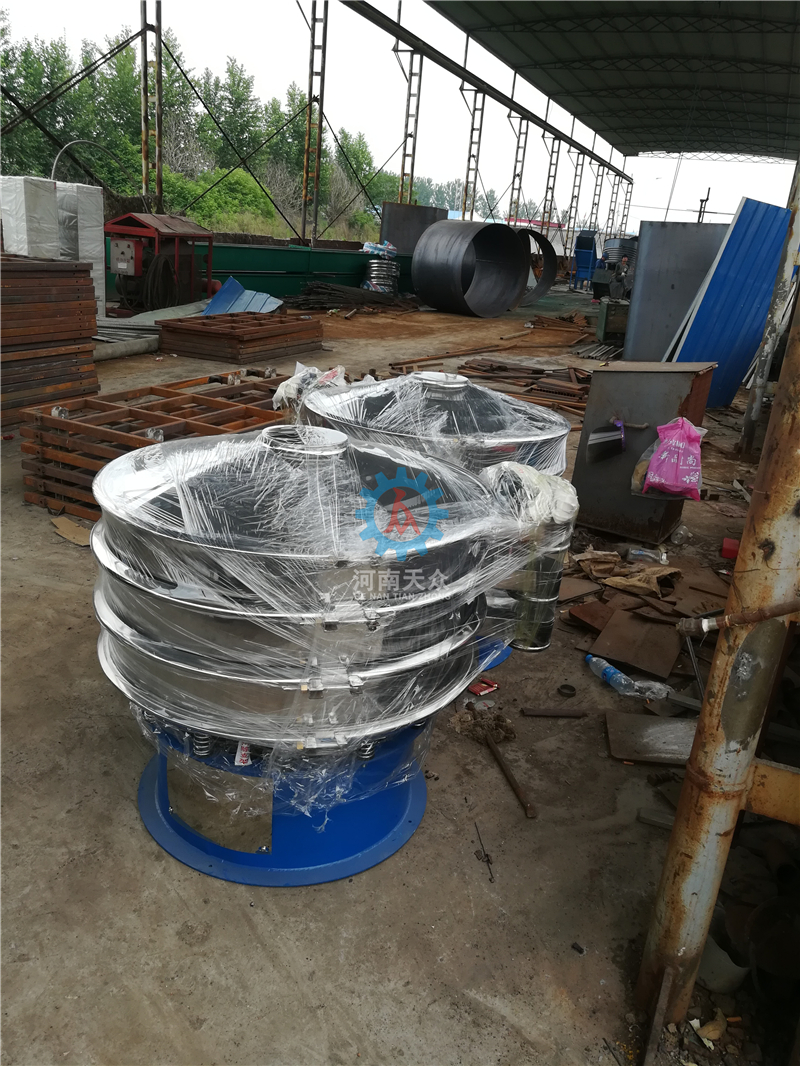

圆形旋振筛
